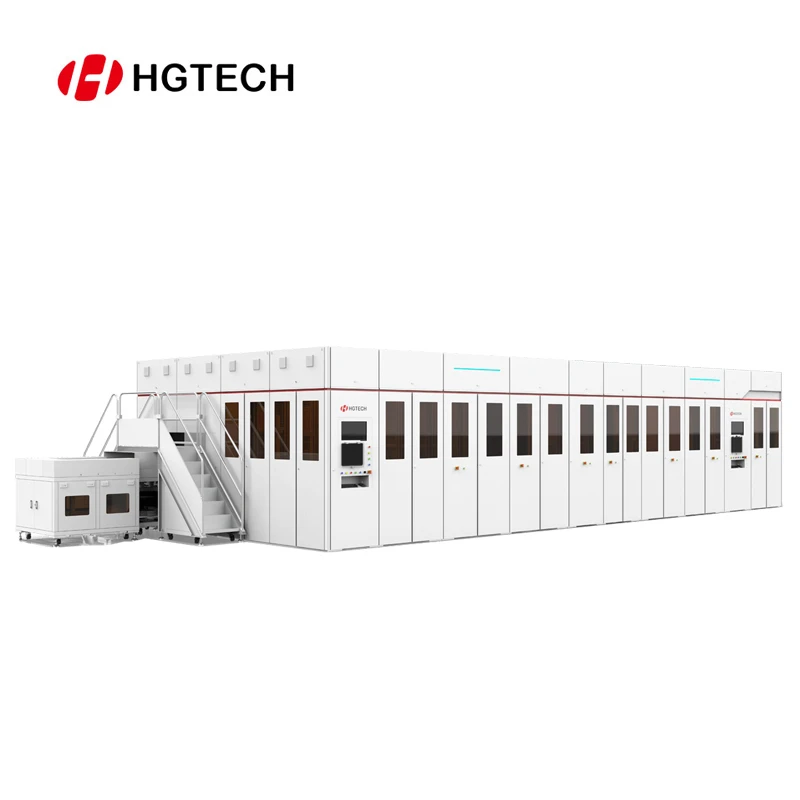

Équipement de soudage de batteries

Notre nouvelle technologie innovante de soudage laser optimise le processus de production de batteries lithium-ion et présente de nombreux avantages par rapport à la technologie de soudage par ultrasons traditionnelle.

Avantages du soudage laser de batterie :

• Le soudage au laser peut permettre de réduire les coûts.
• Application de la nouvelle technologie laser dans la production de batteries.
• Par rapport au soudage par ultrasons précédent, il présente des avantages significatifs et réduit les étapes de processus nécessaires.
• Bénéficiez de la grande flexibilité de notre gamme de produits, qui couvre une grande variété de conceptions de batteries et produit des cellules plus puissantes. De nombreuses options de configuration sont à votre disposition, par exemple en tant que système autonome ou autonome, ou pour intégrer le module sur des lignes de production nouvelles et existantes.

Présentation du produit de soudage laser de batterie.

Le soudage au laser est une méthode de soudage efficace et précise qui utilise un faisceau laser à haute densité énergétique comme source de chaleur.

Le soudage au laser est l'un des aspects les plus importants de la technologie de traitement des matériaux au laser. Le processus de soudage appartient au type de conduction thermique, la surface de la pièce est chauffée par rayonnement laser, la chaleur de surface est diffusée vers l'extérieur à travers le tube de transfert de chaleur et la pièce est fondue pour former un bain de fusion spécifique en contrôlant la largeur, l'énergie, la puissance de crête et la fréquence de répétition de l'impulsion laser. Le soudage au laser est un nouveau type de méthode de soudage. La machine de soudage laser pour batterie lithium-ion est principalement destinée au soudage de matériaux à parois minces et de pièces de précision, qui peut réaliser le soudage par points, le soudage bout à bout, le soudage par empilement, le soudage par étanchéité, etc.

1. Soudure de soupape antidéflagrante de batterie

Machine de soudage laser pour batterie lithium-ion, la valve antidéflagrante de la batterie est un corps de valve à paroi mince sur la plaque d'étanchéité de la batterie, lorsque la pression interne de la batterie dépasse la valeur spécifiée, le corps de valve antidéflagrant se rompt pour empêcher la batterie d'éclater. La structure de la soupape de sécurité est ingénieuse, ce processus est extrêmement strict pour la technologie de soudage laser. Le soudage laser continu peut réaliser un soudage à grande vitesse de haute qualité, la stabilité du soudage, l'efficacité du soudage, le rendement peuvent être garantis.

2. Soudage de batterie.

2024 nouvelle machine de soudage laser de batterie au lithium, les cosses sont généralement divisées en trois matériaux, l'électrode positive de la batterie utilisant des matériaux en aluminium, l'électrode négative utilisant des matériaux en nickel ou des matériaux plaqués cuivre nickelé. Dans le processus de fabrication de la batterie électrique, l'une des étapes consiste à souder les cosses et les pôles de la batterie ensemble, et dans la production de la batterie secondaire, il faut les souder avec une autre soupape de sécurité en aluminium. Le soudage permet non seulement de garantir une connexion fiable des cosses et des pôles, mais nécessite également une soudure lisse et belle.

3, soudage par points des poteaux de batterie

2024 nouvelle machine de soudage laser de batterie au lithium, les matériaux utilisés dans la colonne de pôle de batterie sont du ruban d'aluminium pur, du ruban de nickel, du ruban composite aluminium-nickel, une petite quantité de ruban de cuivre. Le soudage des pôles de batterie utilise généralement une machine de soudage par impulsions. Le laser quasi continu QCW en raison de la bonne qualité du faisceau, des petits joints de soudure, dans la bande d'aluminium à haute réflectivité, la bande de cuivre et la bande de batterie à bande étroite (largeur de bande de pôle de 1,5 mm ou moins) présente un avantage unique.

4, soudure du joint de la coque et du couvercle de la batterie d'alimentation

Machine de soudage laser pour batterie au lithium 2024, le matériau de la coque de la batterie est en alliage d'aluminium et en acier inoxydable (acier inoxydable résistant aux acides), dont l'alliage d'aluminium le plus utilisé, généralement l'alliage d'aluminium 3003, une petite quantité d'aluminium pur. L'acier inoxydable est un matériau soudable au laser, en particulier l'acier inoxydable 304, que ce soit par laser pulsé ou continu, peut obtenir une bonne apparence et de bonnes performances de soudure.

5, module de batterie d'alimentation et soudage du pack

2024 nouvelle machine de soudage laser à batterie au lithium, la connexion série-parallèle entre la batterie d'alimentation est généralement complétée en connectant la pièce avec la soudure à batterie unique, les électrodes positives et négatives sont constituées de matériaux différents, généralement du cuivre, deux matériaux en aluminium. Utilisez généralement le soudage par ultrasons. Le cuivre et le cuivre, l'aluminium et l'aluminium utilisent généralement le soudage au laser. Le cuivre et l'aluminium ont tous deux une conductivité thermique rapide et une réflectivité élevée à la lumière laser. L'épaisseur relativement importante des connecteurs nécessite un soudage laser avec une puissance plus élevée.

6.Ligne de production de batteries au lithium

La ligne de production de batteries au lithium HGTECH se compose d'une série de machines individuelles qui fonctionnent ensemble pour obtenir un processus de soudage sans faille. Les principaux composants comprennent des systèmes de soudage laser, des équipements de traitement des batteries et des unités de contrôle qualité. Le système de soudage laser utilise un faisceau laser haute puissance pour souder les alliages utilisés dans les batteries lithium-ion. L'équipement de traitement des batteries comprend des équipements de nettoyage, d'empilage, d'assemblage de batteries et de scellage. L'unité de contrôle qualité surveille la qualité des soudures pour garantir que la ligne de production fonctionne à un niveau optimal.

1.Cet équipement peut-il être utilisé pour souder des batteries pour des véhicules à énergie nouvelle ?

Oui. Composants structurels des packs de batteries
Le pack de batteries réunit tous les composants du système de batterie et constitue le cœur d'un véhicule électrique.HGTECH propose des solutions complètes uniques pour les véhicules électriques qui répondent aux exigences d'étanchéité, de sécurité en cas de collision, de productivité et de flexibilité. Cela signifie que vous pouvez souder tous les composants internes ainsi que le boîtier de la batterie avec une grande précision - et la fiabilité du processus est toujours garantie grâce à des systèmes de capteurs intelligents. Le laser en tant qu'outil de précision offre des solutions innovantes pour la production et l'intégration de systèmes de refroidissement. Les composants en tôle des packs de batteries peuvent être fabriqués avec des solutions système en réseau des machines-outils HGTECH. Par exemple, les bacs de batterie sont découpés au laser, remodelés et soudés au laser.
